DENİZDEN SU ALMA VE DERİN DENİZ DEŞARJI SİSTEMLERİ
Denizden su alma ve derin deniz deşarjı sistemleri, mühendisliğin en zorlu alanlarından biridir. Bu sistemlerde hem doğa hem de teknoloji kusursuz bir denge içinde çalışmak zorundadır. PİLSAN olarak, onlarca kilometre uzunluğundaki deniz suyu alma hatları, soğutma suyu iletim sistemleri ve derin deniz deşarj hatlarını tasarlıyor, üretiyor ve montajını anahtar teslim olarak gerçekleştiriyoruz.
Her projeyi, jeoteknik analizden hidrolik tasarıma, boru seçimi ve imalatından deniz altı montajına kadar titizlikle planlıyor, HDPE hatlardaki uzmanlığımız sayesinde, yüksek dayanım ve esneklik gerektiren bu zorlu koşullarda, doğayla tam uyumlu, uzun ömürlü sistemler kuruyoruz.
Denizden Su Alma Derin Deniz Deşarjı Hatları

SU ALMA YAPILARI

Denizden su alma sistemlerinin başarısı, ilk temas noktasında başlar: emiş yapısı. Bu yapılar, denizden çekilen suyun kalitesini, debisini ve sistemin ömrünü belirler. Proje gereksinimlerine göre sabit betonarme kule tipi yapılar, HDPE gövdeye sahip dalgıç emiş sistemleri veya yüzer platform sistemleri tasarlıyoruz.
Her tasarımda temel prensip, laminer akış, minimum türbülans ve canlı girişinin engellenmesidir. Emiş hızı genellikle 0,15–0,3 m/s aralığında sınırlandırılır. Bu, hem deniz canlılarının zarar görmesini önler hem de girişte tortu çekilmesini engeller.

  • Sistemde paslanmaz çelik veya GRP ızgaralar, bakır alaşımlı antifouling kafesler ve otomatik ters yıkama sistemleri kullanılabilir

  • Suyun çekildiği bölgede akıntı yönü, dip profili ve sediman hareketi incelenir; buna göre emme ağzı yüksekliği ve hidrolik denge plakaları belirlenir

  • Tüm bu veriler, akışkanlar dinamiği analizleriyle doğrulanır ve nihai tasarım, saha koşullarına özel optimize edilir

Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları

İLETİM HATLARI (DENİZ BORU HATLARI)

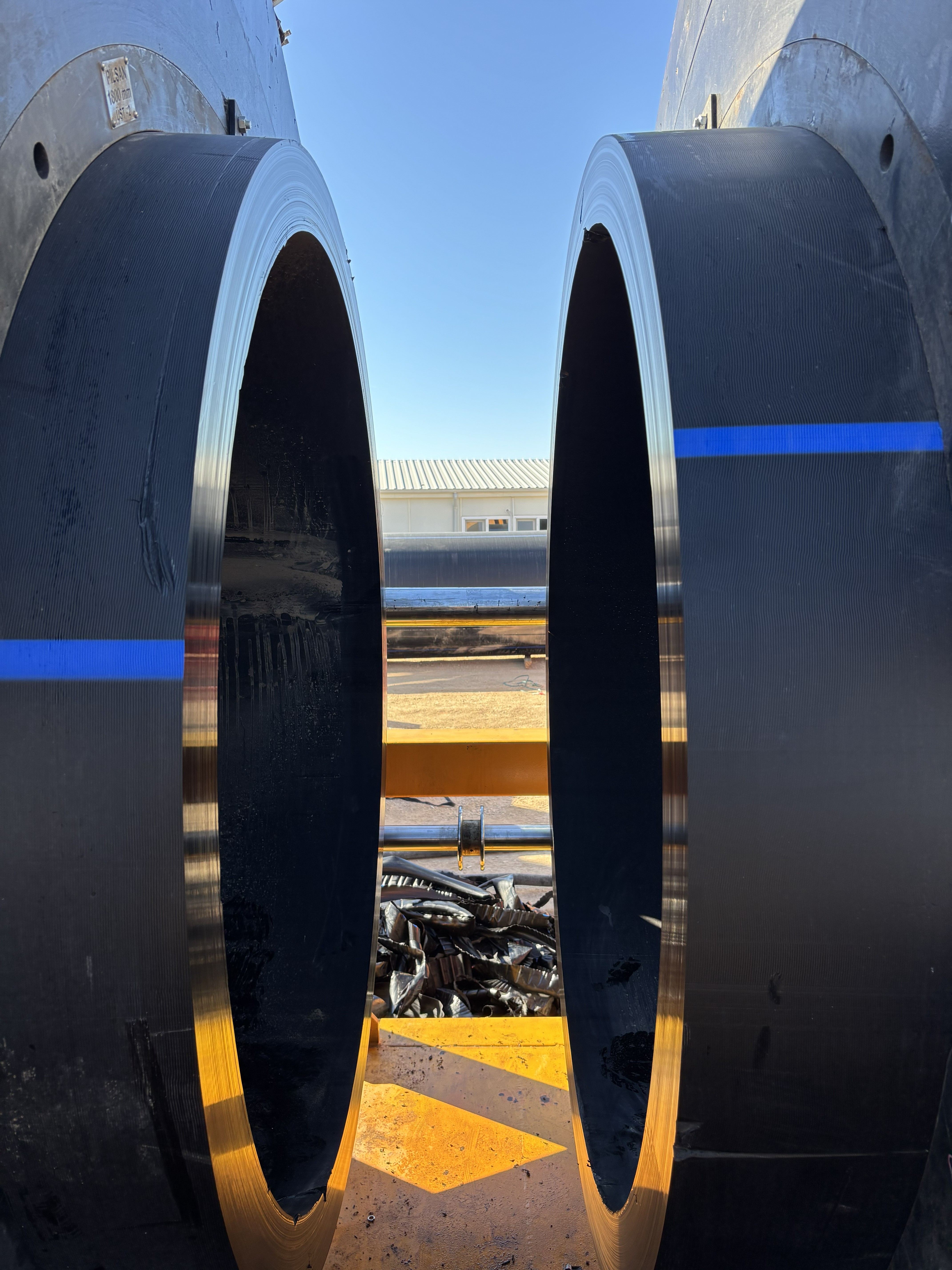

Bu hatlarda malzeme seçimi, sadece teknik değil, çevresel ve ekonomik bir karardır. Deniz ortamı için en uygun malzeme HDPE dir. Yüksek yoğunluklu polietilenin esnekliği, kimyasal direnci ve kaynak bütünlüğü sualtı hatlarda ciddi avantajlar sağlar.
HDPE borularımız DVS 2207, EN 12201 ve ISO 4427 standartlarına uygun olarak kaynaklanır. Boru çaplarımız 160 mm ulaşır. Proje debisine göre su hızları 1–2 m/s aralığında optimize edilir; hem enerji kaybı hem de kavitasyon riski minimumda tutulur.

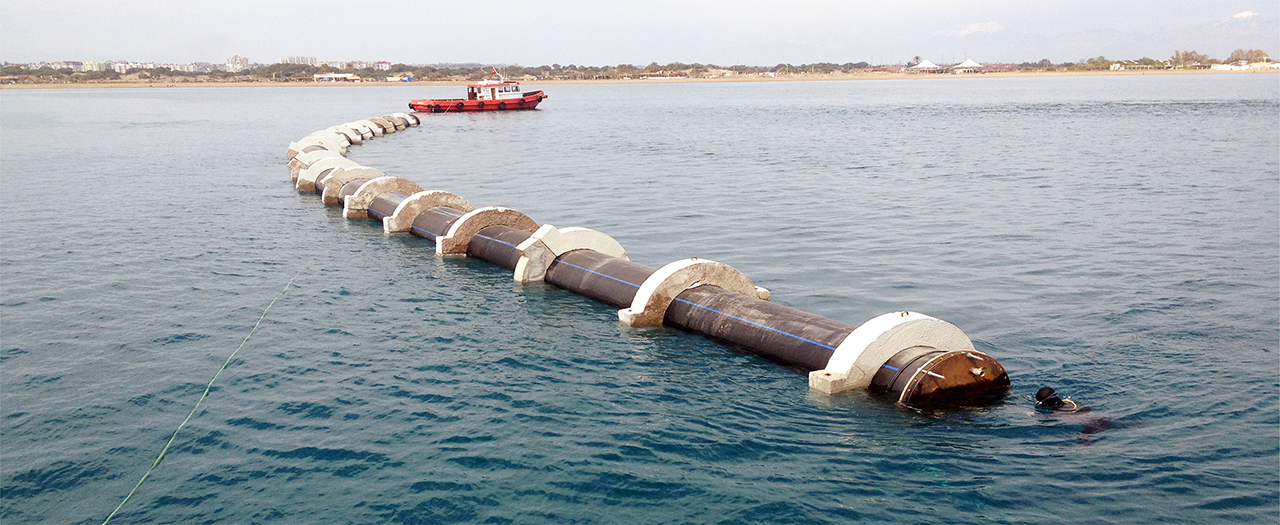

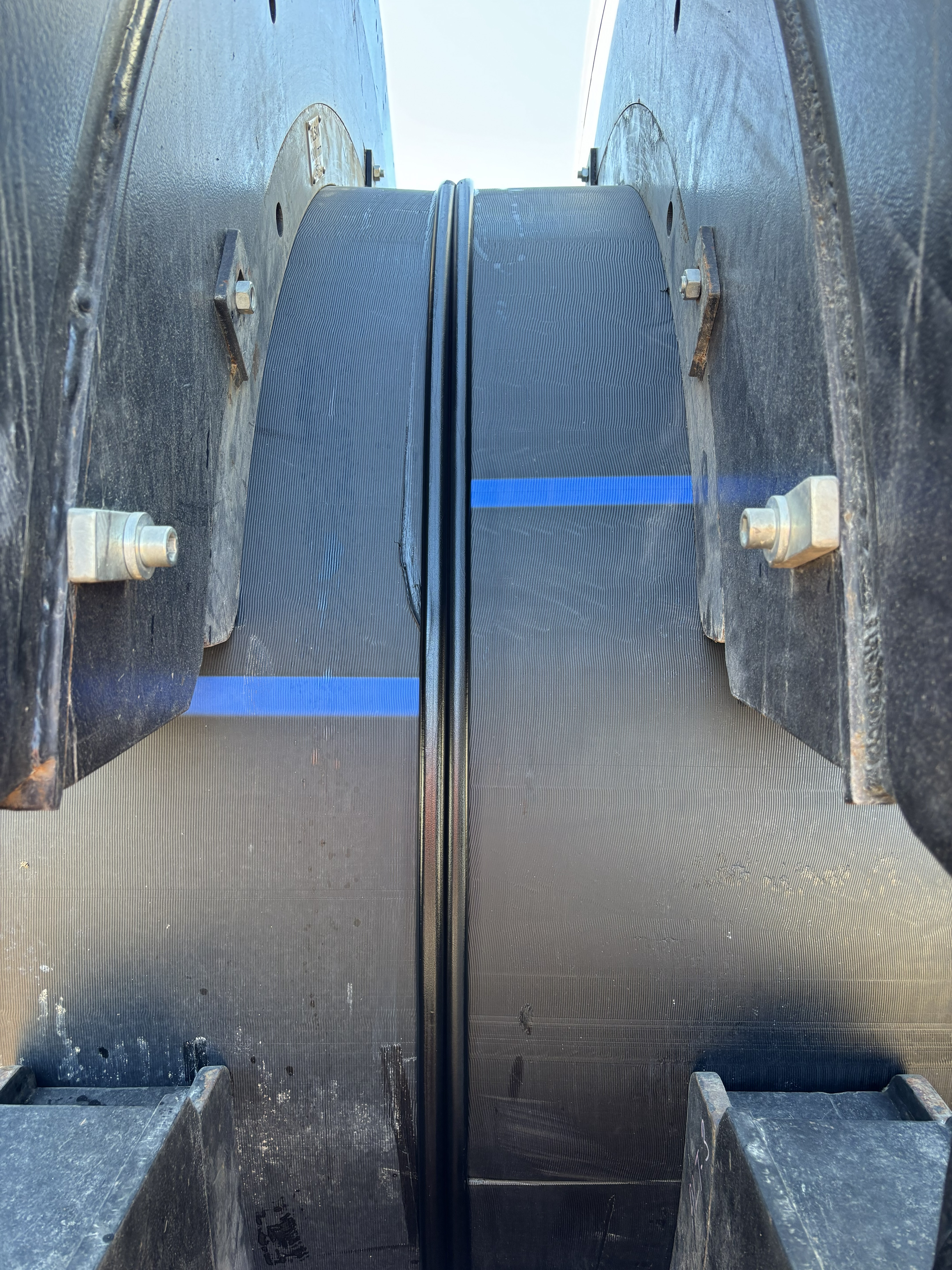

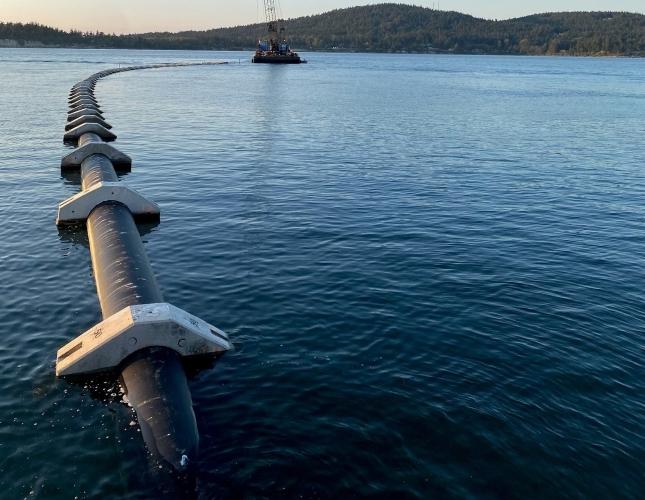

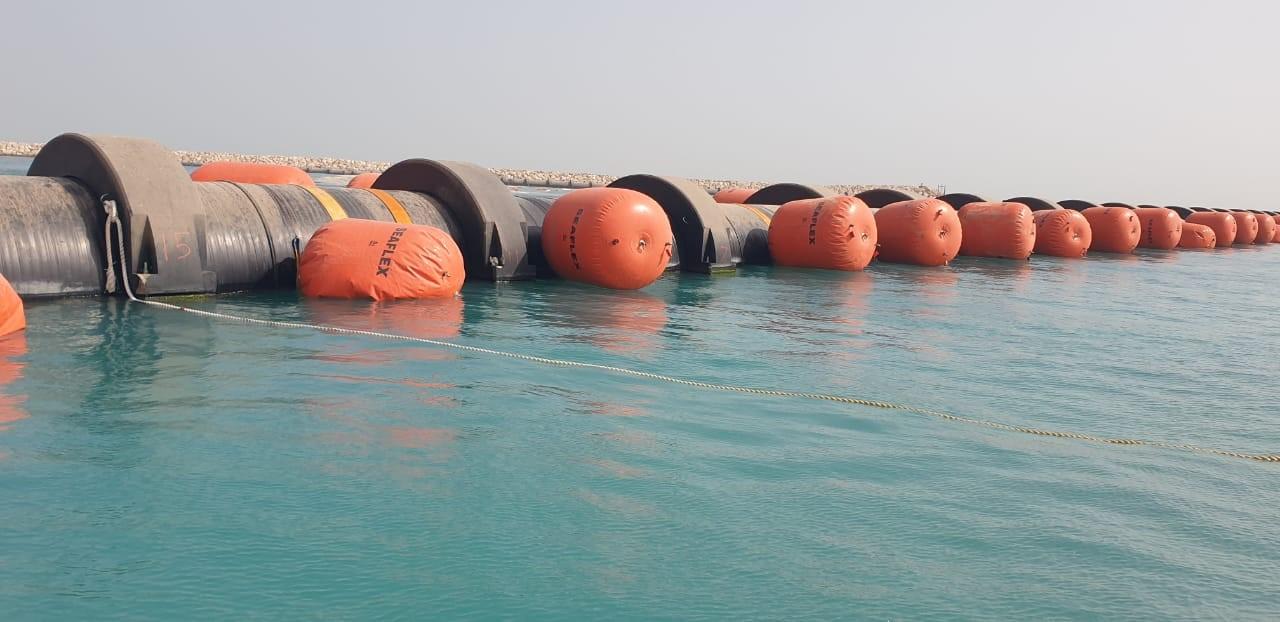

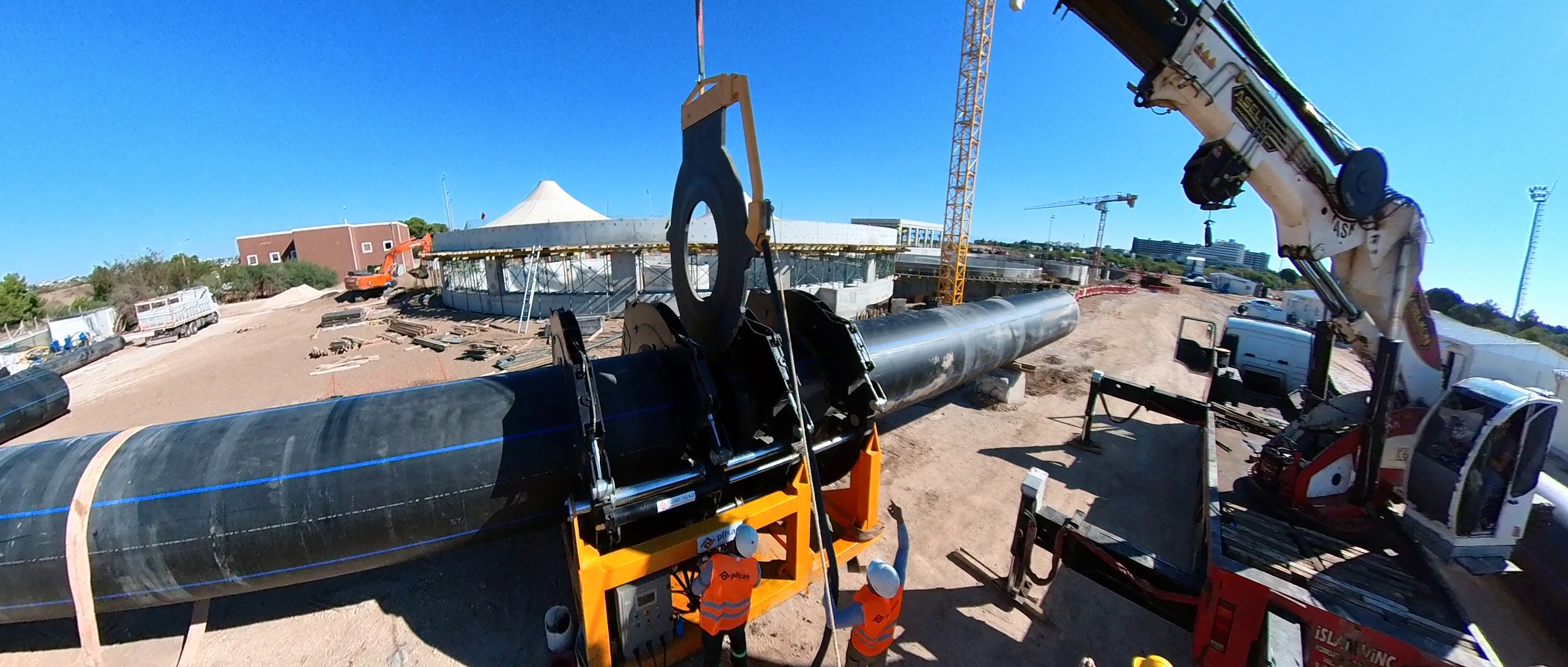

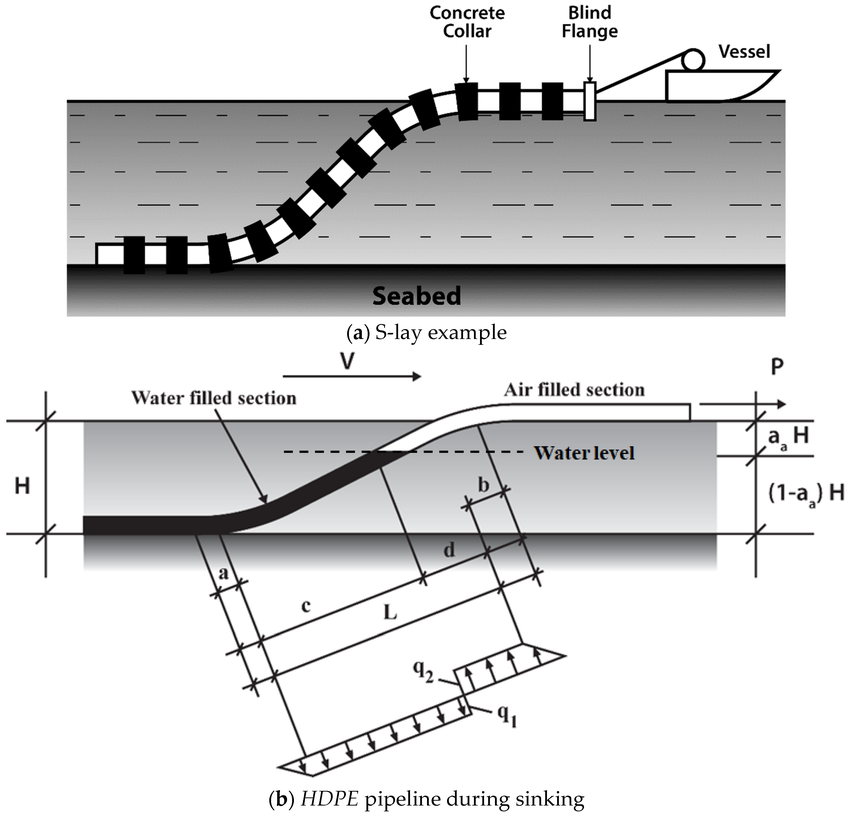

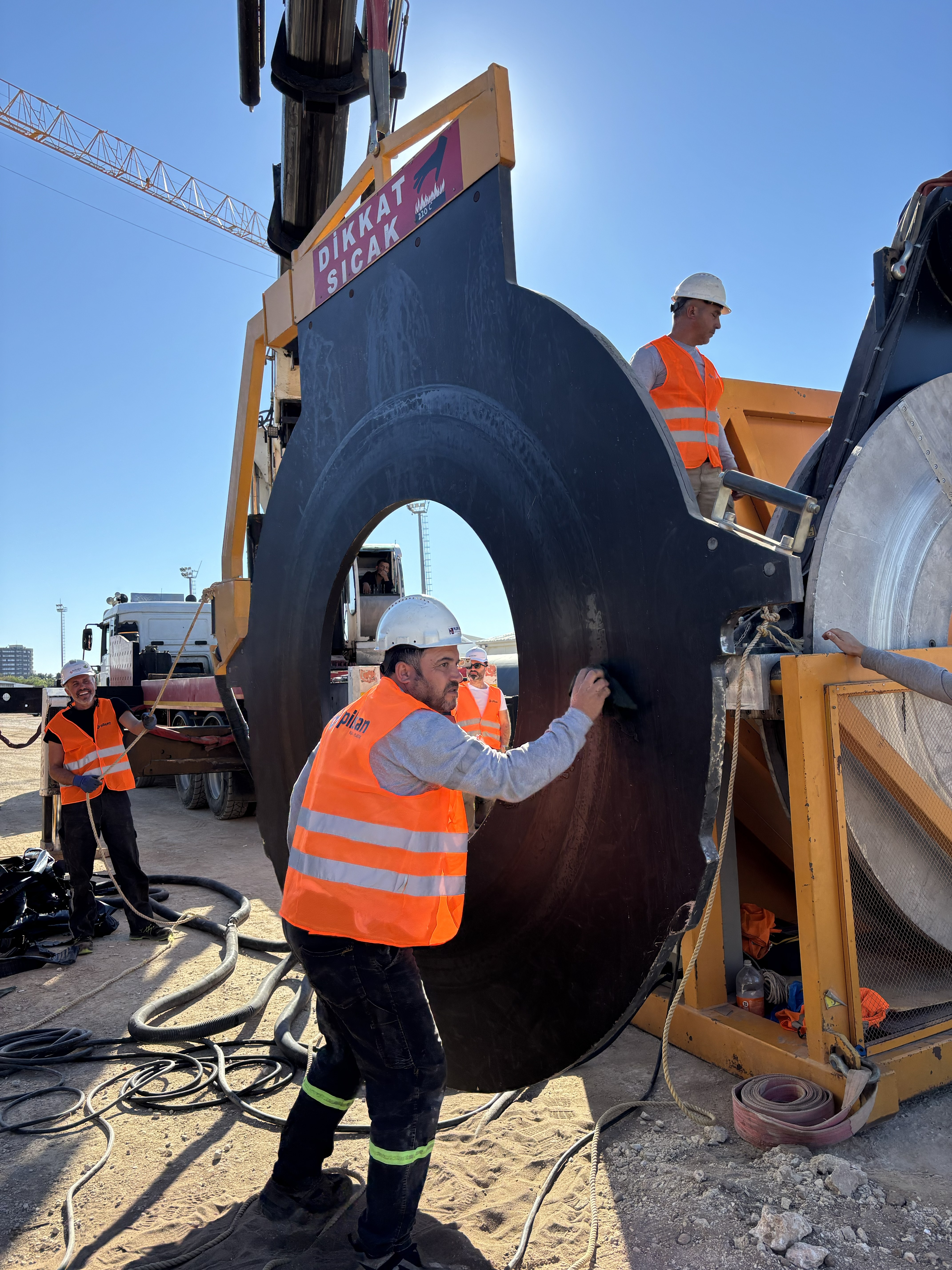

Kaynak işlemleri özel ekipmanlarla sahada yapılır. Alın kaynak, elektrofüzyon veya Flanşlı yüzdürme-birleştirme teknikleri kullanılır. HDPE'nin esnek yapısı sayesinde uzun boru segmentleri karada kaynaklanır, ardından şamandıralar yardımıyla denize yüzdürülür. GPS koordinat takibi ile hat yönlendirilir, ardından kontrollü batırma operasyonu gerçekleştirilir.

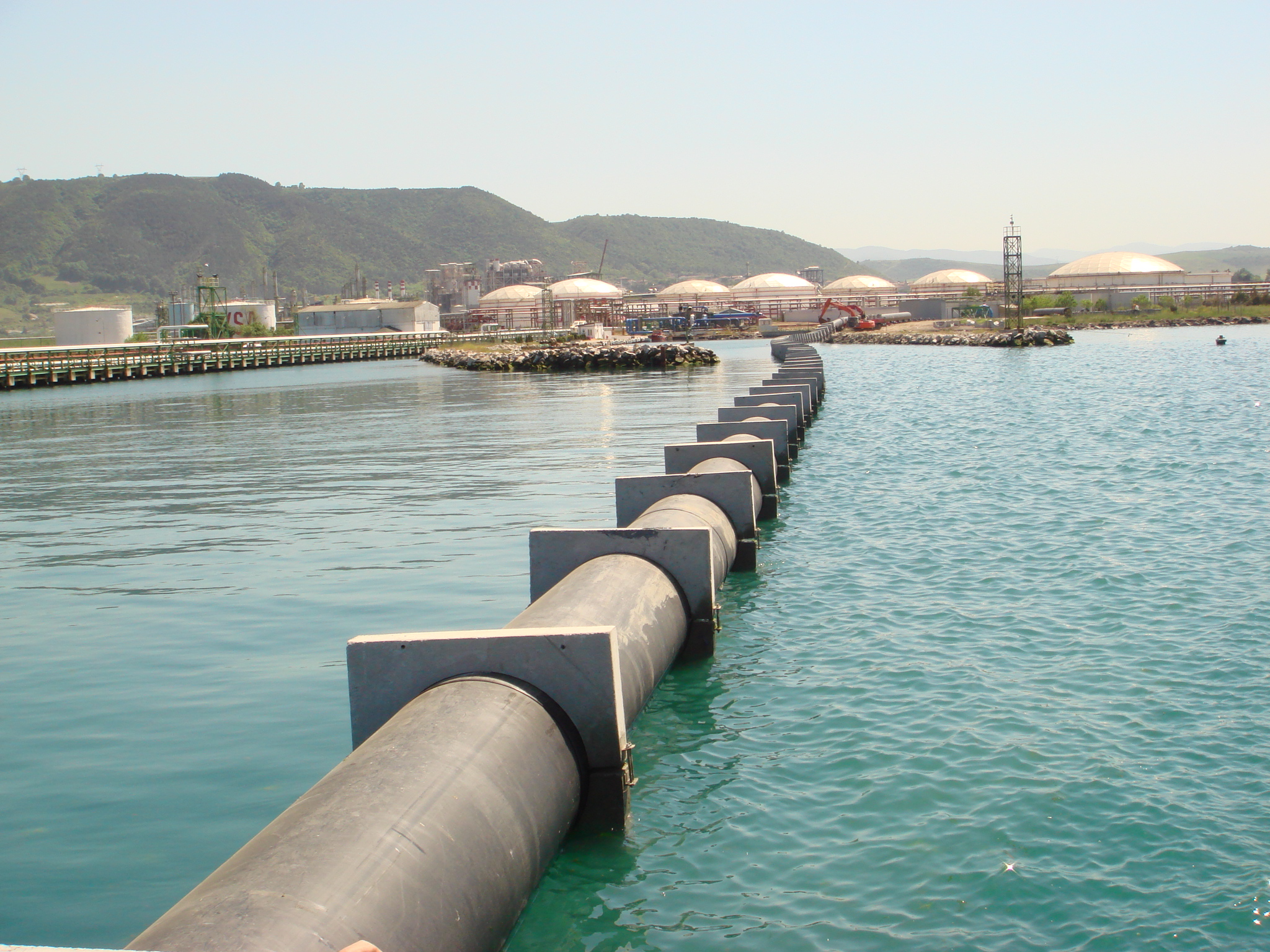

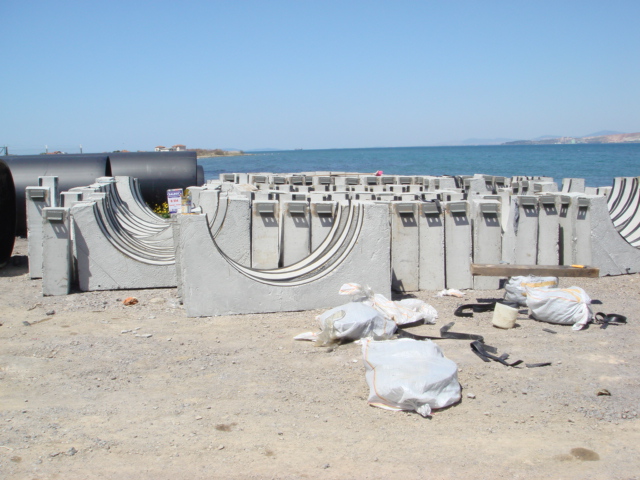

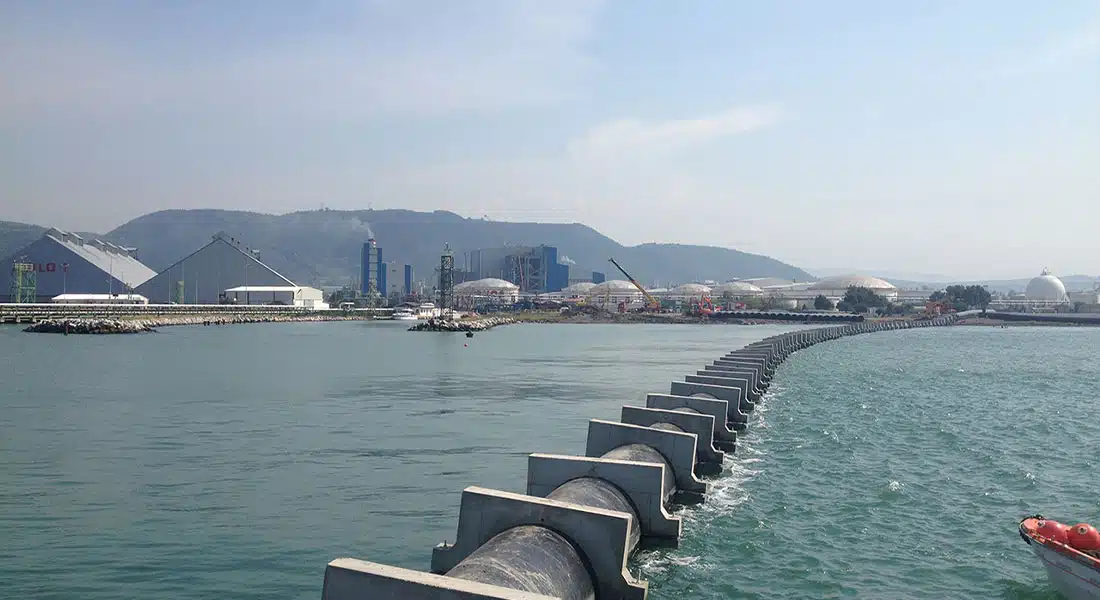

  • Her boru segmentine özel beton batırma blokları tasarlanır. Bloklar, hem negatif kaldırma kuvveti sağlar hem de hattın dip akıntılarından etkilenmeden stabil kalmasını garanti eder

  • Akıntı ve dalga yükleri dikkate alınarak yapılan ankraj hesapları, hattın uzun yıllar güvenle çalışmasını sağlar

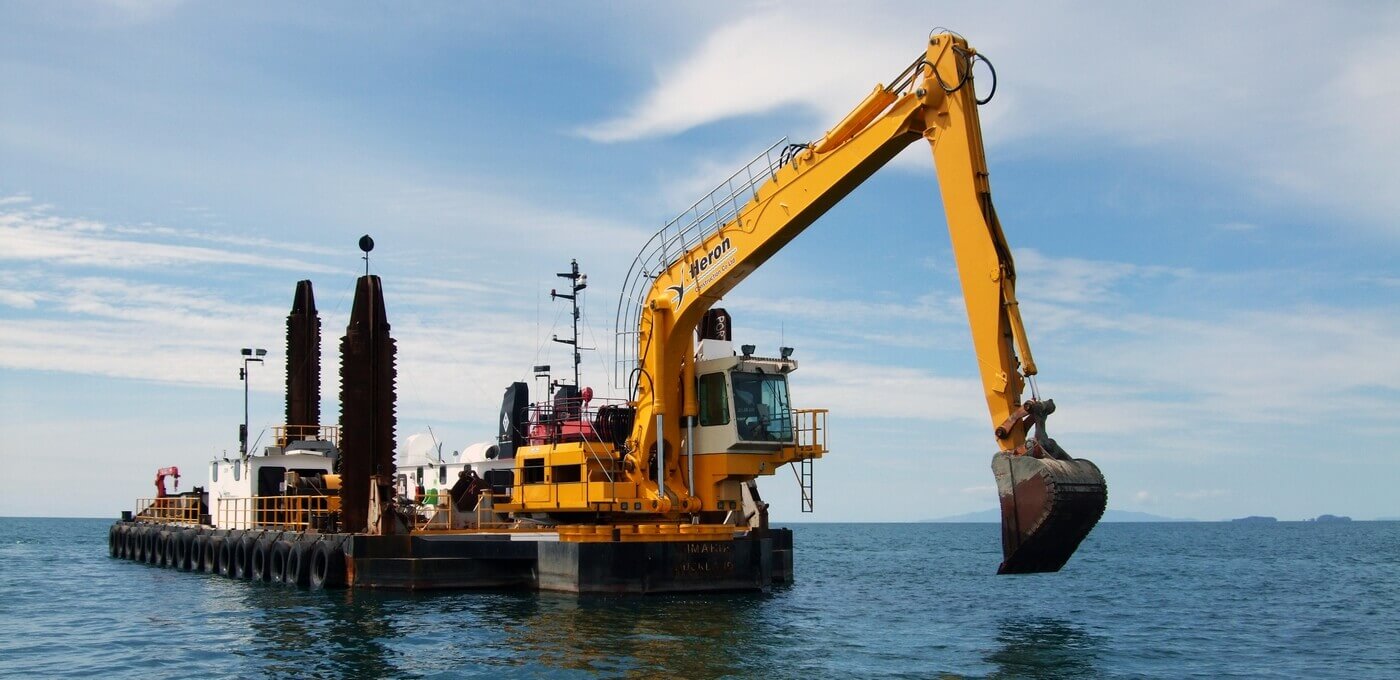

  • Deniz tabanına yerleşim sırasında dip kazısı, tarama, dolgu ve zemin iyileştirme çalışmaları yürütülür

  • Zemin taşıma gücü düşükse, geotekstil örtüler veya çakıl dolgu tabakalarıyla stabilizasyon yapılır

  • Batırma işlemi tamamlandıktan sonra hat, uzaktan kumandalı su altı robotları ile denetlenir; seviye, pozisyon ve ek yerleri doğrulanır

Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları

DERİN DENİZ DEŞARJI VE DİFÜZÖR SİSTEMLERİ

Deniz deşarj sistemlerinde amaç, arıtılmış suyun deniz ortamına doğru derinlikte, doğru hızda ve kontrollü şekilde verilmesidir. Difüzör sistemi bu işin anahtar bileşenidir. Difüzörler, genellikle hattın son 50–200 metresinde yer alır.
Burada nozul veya yarıklı çıkışlar aracılığıyla su, yüksek hızla denize karışır. Çıkış hızı genellikle 3-6 m/s aralığında seçilir; bu sayede su, kısa mesafede çevredeki deniz suyu ile karışarak seyrelme sağlanır. Difüzörlerin yönü ve açısı, akıntı hızı ve deniz tabanı morfolojisine göre belirlenir; böylece deniz ekosistemi üzerinde kalıcı etki bırakmadan deşarj gerçekleşir.
Projeye göre tek taraflı veya çift taraflı difüzör kolları kullanılabilir. HDPE difüzör kolları esnek, korozyonsuz ve bakım gerektirmeyen yapısıyla uzun ömürlü bir çözüm sunar. Nozul sayısı, çapı ve aralıkları, CFD modelleme ve seyrelme analizleri ile optimize edilir.
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları

İNŞAAT, ZEMİN VE SAHA UYGULAMALARI

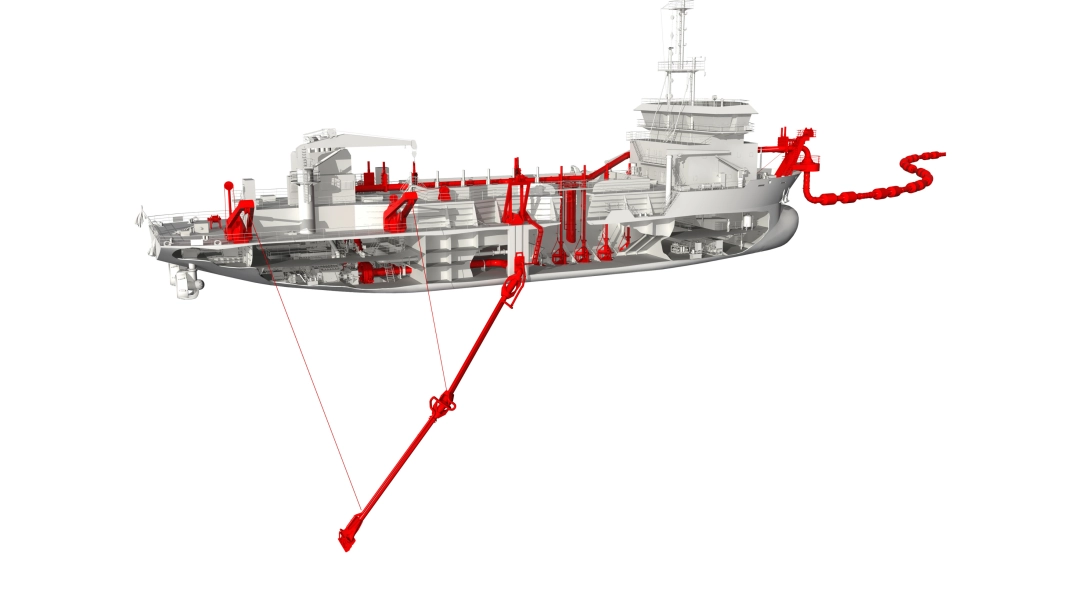

Denizden su alma ve deşarj hatları, sahada ciddi lojistik planlama gerektirir. Projeye özel batırma platformları, şamandıra sistemleri, vinçli yüzdürme hatları ve deniz taşıtları planlanır.

  • Montaj aşamasında deniz koşulları, akıntı yönü, rüzgar hızı ve dalga yüksekliği sürekli izlenir

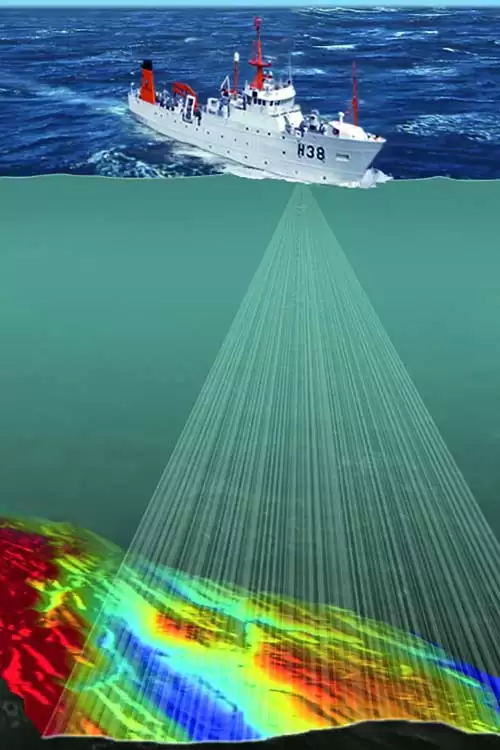

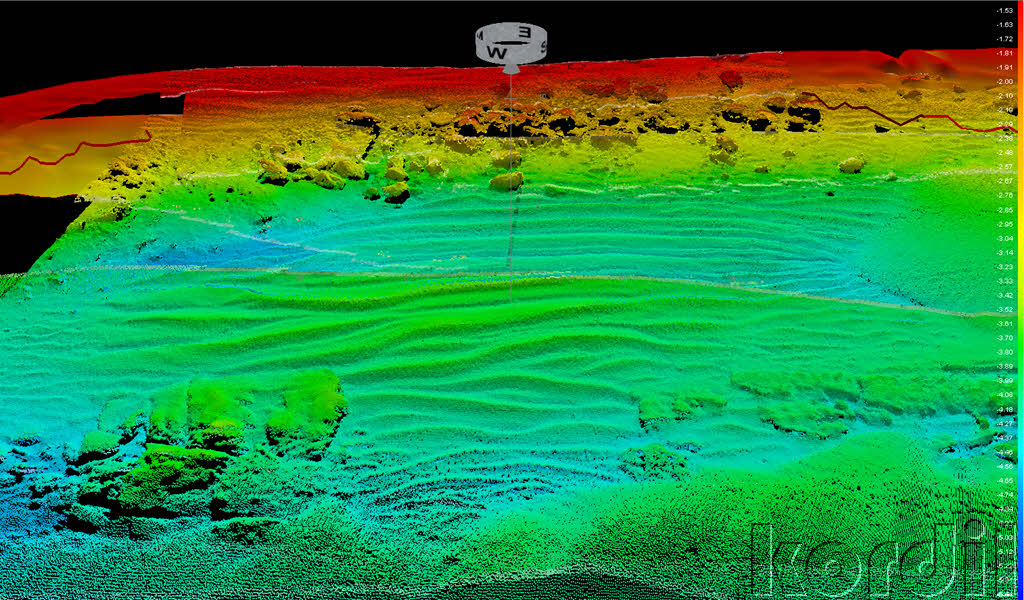

  • Hattın güzergâhında dip taraması yapılır, deniz tabanı profili haritalanır

  • Gerekli durumlarda deniz tabanı kazısı ve dolgu ile hat yatağı hazırlanır

  • Yumuşak zeminlerde, geotekstil altlıklar ve çakıl yastıkları kullanılarak yük dağıtımı sağlanır

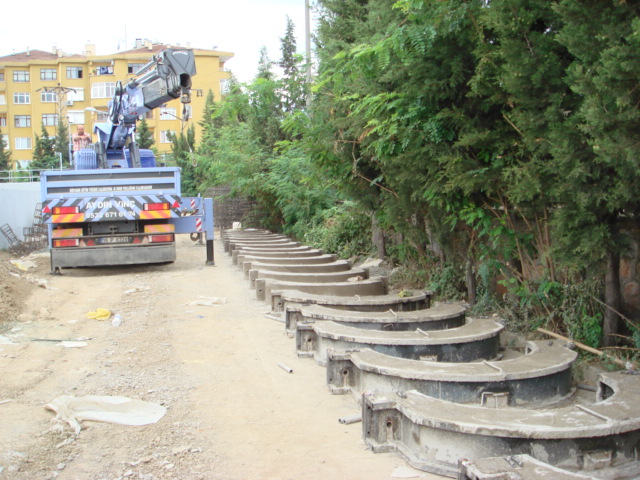

  • Batırma blokları ve ankrajlar projeye özel olarak boyutlandırılır; hattın uzun ömürlü stabilitesi garanti altına alınır

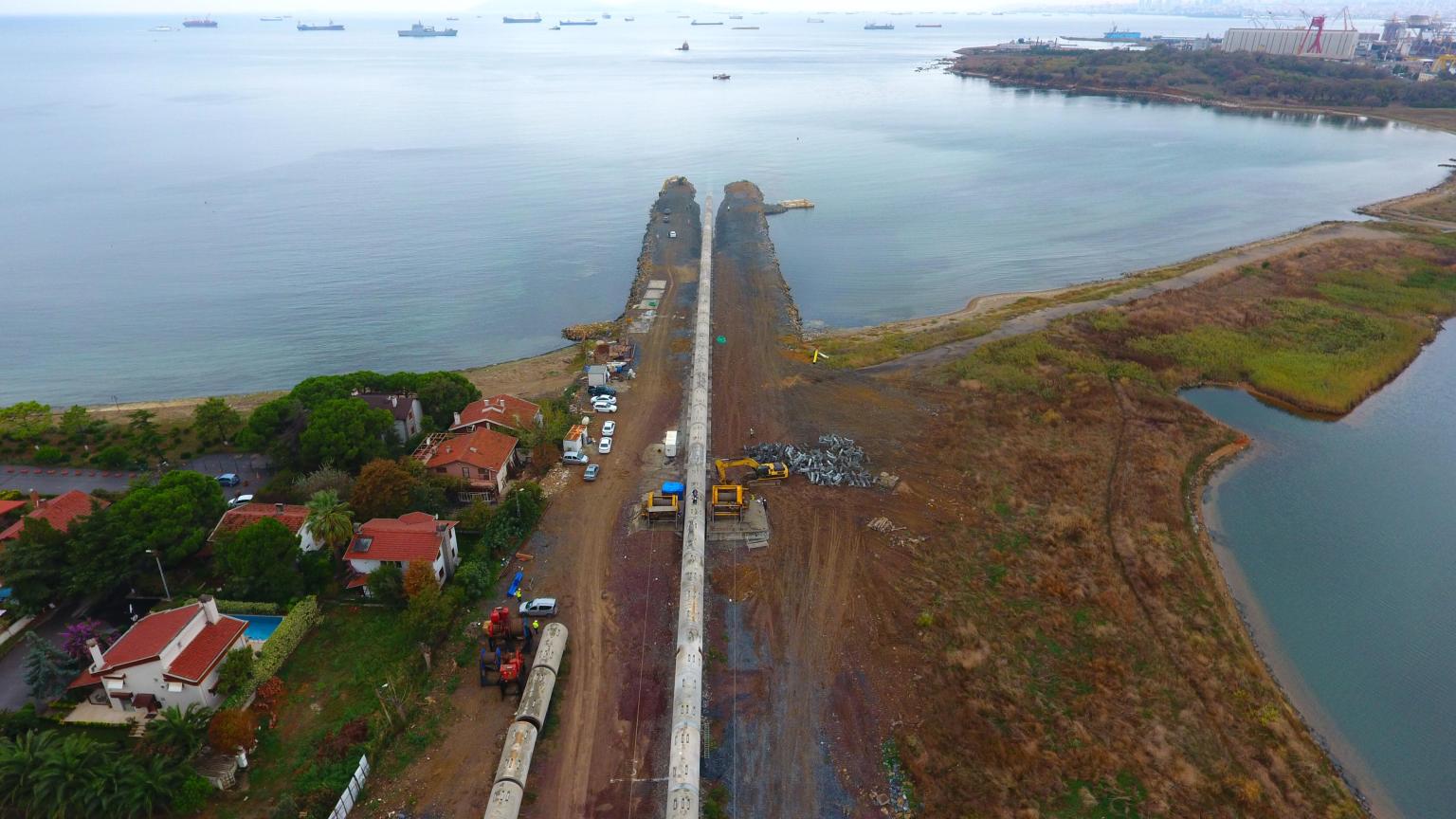

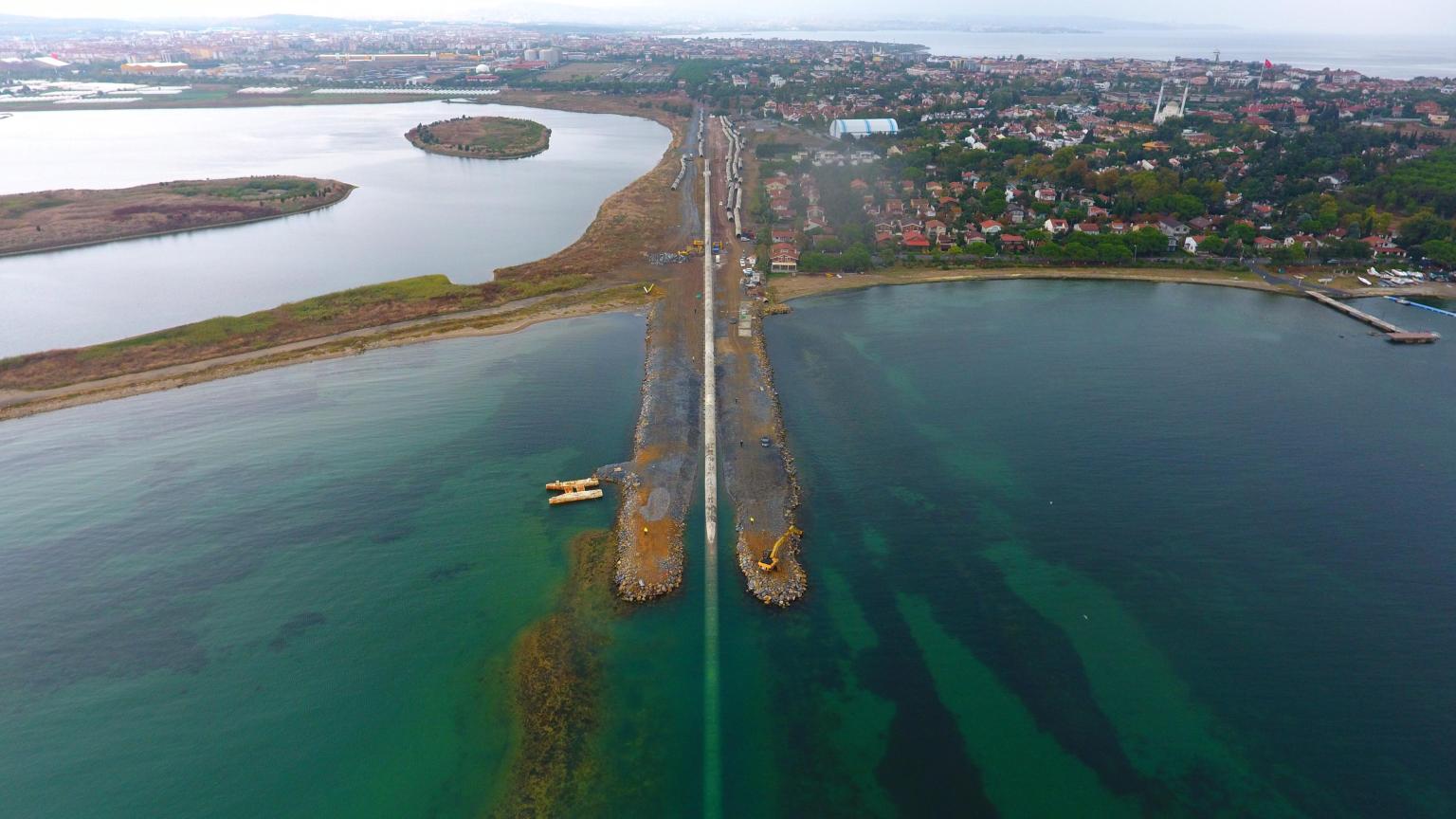

  • Hattın kıyıya bağlantı bölümü, genellikle mikro tünel veya koruyucu kılıf boru ile sahilden deniz içine geçiş şeklinde yapılır. Bu yöntemle hem kıyı ekosistemi korunur hem de hat, dalga etkilerinden izole edilir

Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları

KALİTE, KONTROL VE DEVREYE ALMA

Tüm hat boyunca yapılan her kaynak, her bağlantı, her test kayıt altındadır. Projelerimizde hidrostatik testler, sızdırmazlık deneyleri, debi ölçümleri ve batırma sonrası sualtı görüntüleme standart uygulamalardır. GPS ile her segmentin koordinatı, derinliği ve eğimi belgelenir.
Tüm süreç sonunda müşteriye, sadece bir boru hattı değil, belgelendirilmiş, kontrol edilmiş ve izlenebilir bir sistem teslim edilir. Sistemin devreye alınması sırasında hem mekanik hem de hidrolik testler yapılır; su alımı ve deşarj fonksiyonları simüle edilir. Sonuçta, deniz ortamına zarar vermeden, verimli çalışan ve bakım gerektirmeden yıllarca hizmet verecek bir sistem elde edilir.
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden Su Alma Derin Deniz Deşarjı Hatları
Denizden su alma ve derin deniz deşarjı sistemleri, disiplinler arası mükemmel bir iş birliği gerektirir. PİLSAN olarak biz, bu süreci sadece yönetmekle kalmıyor; her adımını ölçüyor, analiz ediyor ve kayıt altına alıyoruz. Denizin doğasına zarar vermeden, uzun ömürlü, çevreyle uyumlu ve yüksek verimli hatlar kurmak bizim uzmanlık alanımızdır.
