MENHOL / BACA / ROGAR

Yeraltı altyapı erişim noktaları, havalandırma sistemleri ve kontrol üniteleri - korozyonsuz, uzun ömürlü çözümler
MENHOL / BACA / ROGAR
Yeraltı altyapı sistemlerinde erişim, kontrol ve bakım noktaları; havalandırma ve gaz tahliye sistemleri; atıksu ve drenaj hatlarında kontrol üniteleri kritik öneme sahiptir. PİLSAN olarak, PP, HDPE ve PVC malzemelerden menhol, baca ve rogar imalatları yaparak; korozyona dayanıklı, hafif, sızdırmaz ve uzun ömürlü altyapı çözümleri sunuyoruz.
Geleneksel betonarme veya metal menhol ve rogarların aksine, plastik imalatlarımız kimyasal direnç, hafiflik ve montaj kolaylığı açısından üstünlük sağlar. Özellikle agresif atıksu ortamlarında, kimyasal tesislerde ve deniz suyu uygulamalarında uzun yıllar bakım gerektirmeden hizmet verir.

ÜRÜN TİPLERİ VE ÖZELLİKLERİ

MENHOL
Menholler, yeraltı boru hatlarında erişim, kontrol, bakım ve yön değişimi noktalarıdır. PİLSAN menholleri, PP veya HDPE malzemeden, tek parça veya modüler yapıda üretilir. Yüksek yük dayanımı, sızdırmazlık ve kolay montaj özellikleriyle öne çıkar.

  • Ø315 mm'den Ø2000 mm'ye kadar çap aralığı

  • Standart veya özel yük sınıfları (A15, B125, C250, D400)

  • Kaynaklı veya flanşlı bağlantı seçenekleri

  • Izgara, kapak ve merdiven opsiyonları

  • TS EN 124 standardına uygun üretim

BACA
Bacalar, endüstriyel tesislerde havalandırma, gaz tahliye, duman çıkışı ve proses gazı iletimi için kullanılır. PP veya HDPE malzemeden üretilen bacalarımız, kimyasal direnç, hafiflik ve montaj kolaylığı sağlar. Özellikle korozif gazların bulunduğu ortamlarda metal bacalara kıyasla çok daha uzun ömürlüdür.

  • Ø200 mm'den Ø2000 mm'ye kadar çap aralığı

  • Dairesel veya dikdörtgen kesitli modeller

  • Yüksek sıcaklık uygulamaları için PP-GF veya PVDF seçenekleri

  • Rüzgar ve statik yük hesaplarına uygun tasarım

  • Flanşlı, kaynaklı veya muflu bağlantı sistemleri

ROGAR
Rogarlar, atıksu ve drenaj sistemlerinde hat birleşim noktaları, yön değişimleri ve bakım erişim noktalarıdır. PİLSAN rogarları, PP veya HDPE malzemeden, proje gereksinimlerine göre özel olarak tasarlanır ve üretilir. Sızdırmaz bağlantıları ve korozyon direnci sayesinde uzun yıllar sorunsuz çalışır.

  • Ø315 mm'den Ø2500 mm'ye kadar çap aralığı

  • Dikdörtgen, dairesel veya özel geometrili tasarımlar

  • Çoklu giriş-çıkış bağlantı seçenekleri

  • Izgara, kapak ve merdiven sistemleri

  • Yüksek yük dayanımı ve sızdırmazlık garantisi

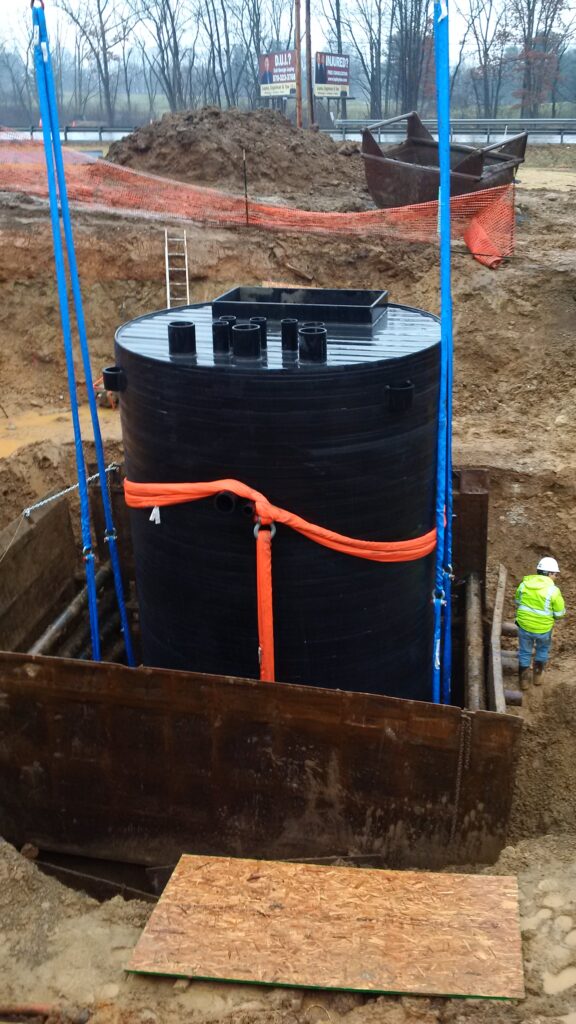

Menhol Baca Rogar

TASARIM VE MÜHENDİSLİK

Her menhol, baca ve rogar projesi, kullanım amacı, yük koşulları ve çevresel faktörler dikkate alınarak mühendislik hesaplarıyla tasarlanır. Statik analiz, zemin yükleri, trafik yükleri ve hidrolik hesaplar yapılarak optimum boyutlandırma gerçekleştirilir.
Tasarım kriterleri:

  • Yük sınıfı belirleme (trafik yükleri, zemin basıncı)

  • Hidrolik kapasite hesapları (debi, hız, basınç kaybı)

  • Malzeme seçimi (kimyasal ortam, sıcaklık, UV direnci)

  • Bağlantı detayları (boru çapları, bağlantı açıları)

  • Montaj ve erişim kolaylığı

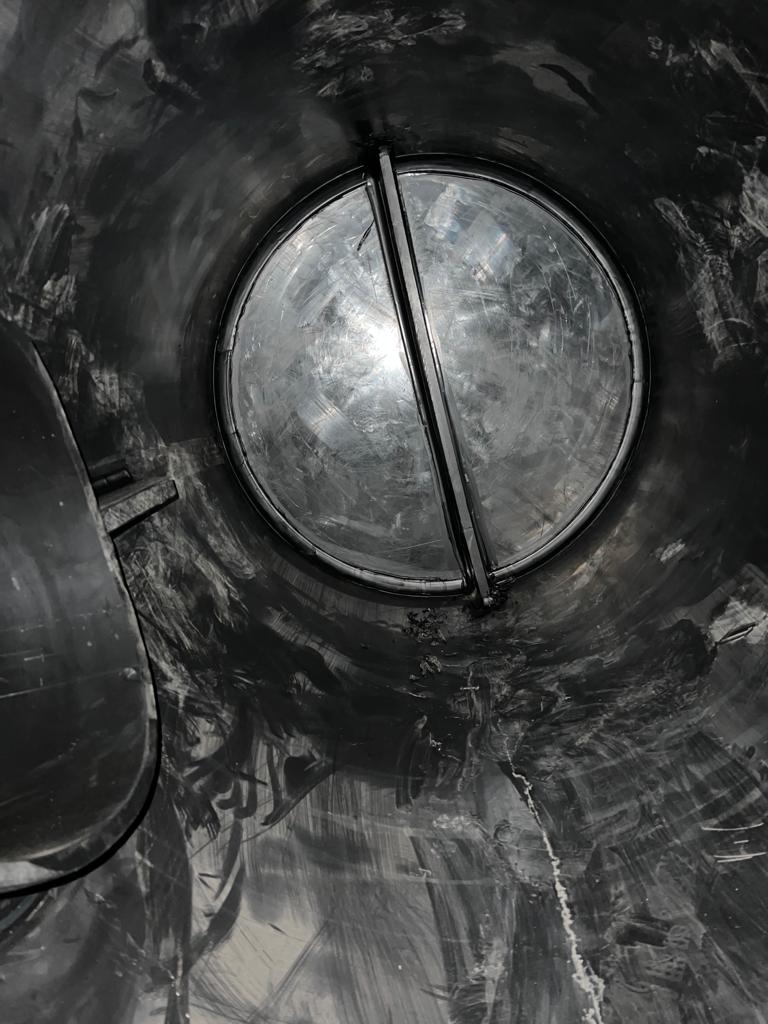

Menhol Baca Rogar

ÜRETİM VE MONTAJ

Tüm menhol, baca ve rogar imalatları, DVS 2207-1/11 standartlarına uygun kaynak teknikleri ile üretilir. CNC kontrollü kesim, hassas ölçüm ve kalite kontrol süreçleriyle her ürün proje şartnamesine uygun olarak imal edilir.

  • PP veya HDPE levha ve borulardan CNC kesim

  • Alın kaynağı ve ekstrüzyon kaynağı ile birleştirme

  • Flanş, muflu veya kaynaklı bağlantı sistemleri

  • Izgara, kapak ve aksesuar montajı

  • Sızdırmazlık testleri ve kalite kontrol

Montaj aşamasında, zemin hazırlığı, seviye ayarı ve bağlantı işlemleri deneyimli montaj ekiplerimiz tarafından gerçekleştirilir. Tüm bağlantılar sızdırmazlık testinden geçirilir ve proje dosyasıyla birlikte montaj raporu müşteriye teslim edilir.

UYGULAMA ALANLARI

  • Atıksu ve drenaj altyapı sistemleri

  • Endüstriyel proses hatları ve kontrol noktaları

  • Havalandırma ve gaz tahliye sistemleri

  • Kimyasal tesisler ve arıtma üniteleri

  • Belediye altyapı projeleri

  • Deniz suyu ve korozyonlu ortam uygulamaları

    • KALİTE KONTROL VE TESTLER

    • Görsel kaynak muayenesi ve penetrant test

    • Sızdırmazlık testi (pozitif basınç ve vakum)

    • Boyutsal ölçüm kontrolü (çap, yükseklik, açı)

    • Yük dayanım testleri (statik ve dinamik)

    • Kimyasal dayanım testleri (ortam simülasyonu)

    Tüm test sonuçları, malzeme sertifikaları, kaynakçı belgeleri ve kalite raporları proje dosyasıyla birlikte müşteriye teslim edilir. PİLSAN olarak, her ürünün uzun yıllar sorunsuz çalışmasını garanti edecek kalite standartlarını uygularız.
